HP9000EPD在線氣相色譜儀
廣州惠譜分析儀器有限公司的HP9000EPD型高純氣體分析儀，配備了增強型等離子體檢測器（Enhanced Plasma Detector，EPD），主要用于高純氣體中痕量雜質的檢測分析。
EPD的原理是在檢測器的石英小池周圍加以高頻、高強度的電磁場，在高頻、高強電磁場的作用下載氣和雜質氣體被電離為等離子體，等離子體具有較高的能量，當樣品進入檢測器的石英小池之后，被等離子體電離并發出不同波長的光，經相應的濾光片及光電二極管后轉換為電信號，相比于痕量分析中常用的PDHID檢測器，EPD選擇性更好，靈敏度更高，另外，EPD可以選擇氬氣或氮?dú)獾认鄬Φ统杀镜妮d氣種類，運行成本低于PDHID。
儀器集成工控電腦以及數據處理、顯示及遠傳軟件；
采用加拿大ASDevices公司的增強型EPD檢測器，該檢測器對永久性氣體雜質的檢測限可至1 ppb；
| 雜質種類 | H2 | O2 | N2 | CH4 | CO | CO2 | |
| 檢測限 | 氦載氣 | 1 | 1 | 1 | 1 | 1 | 1 |
| 氬載氣 | 5 | 5 | 5 | 5 | 5 | 5 | |
可以氮?dú)庾鲚d氣，用于液氧或液空中微量氫氣、氧化亞氮、二氧化碳及低沸點烴類（C1～C4）分析；
采用進口帶吹掃進樣及切換閥，以及進口接頭、管線、金屬面密封色譜柱；
可增配的檢測器：TCD、FID、FPD、PID；
可配多路電子壓力控制器（EPC），獲得更佳的穩定性和調試便利性；
采用背壓升壓進樣方式，能夠消除進樣波動并提升分析靈敏度；
多路濃度報警輸出；
具備載氣欠壓保護功能；
出廠時經過嚴格的檢出限、重復性及線性度驗證；
典型應用：
a) 超純大宗氣體純度分析
b) 高純氬氣分析
c) 空分系統在線痕量烴、氧化亞氮含量分析
d) 液氧中氪、氙濃度分析
e) 電子氣體分析
f) 變壓器油溶解氣體分析
| 主要參數 | 參數范圍 |
|---|---|
| 色譜儀檢出限： | 氦載氣：5 ppb（甲烷） 氬載氣及氮載氣：10 ppb（甲烷） |
| 柱爐溫度： | 室溫以上8°C～350°C |
| 氣源： | 載氣：氦氣（氮?dú)饣驓鍤猓?9.999%，需連接純化器 |
| 驅動氣：氮?dú)?氬氣/空氣/氦氣，0.4～0.6 MPa | |
| 氣體連接： | 1/8”不銹鋼面密封接頭及雙卡套接頭 |
| 遠傳： | ModbusTCP，4-20 mA，0-5 V |
| 報警輸出： | 高濃度值報警2個；高高濃度值報警2個；低濃度報警1個 |
| 重量： | 20~30 kg |
| 分析儀外型尺寸： | 深510 mm×寬430 mm×高230 mm（5U），19英寸機柜安裝面板 |

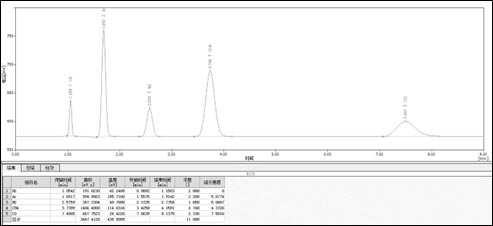

1、氬底標準氣：

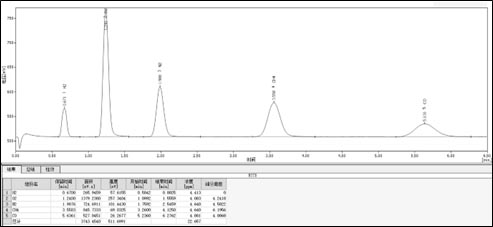

2、氦底標準氣
